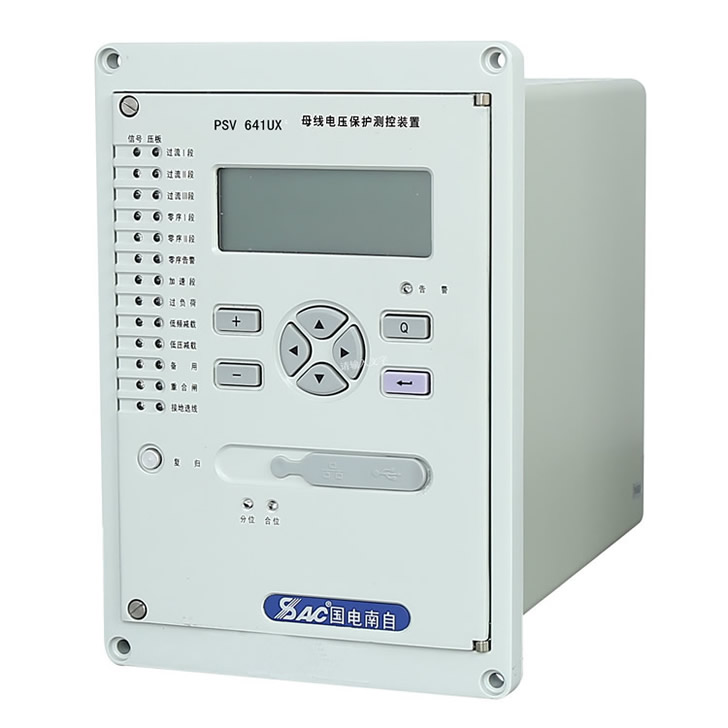

PSV 641UX 母線電壓保護測控裝置技術說明書
1 概述
1.1 適用范圍
PSV 641UX 母線電壓保護測控裝置是以電壓并列、電壓保護及非電量保護為基本配置，同時集成了各種測量和控制功能的多功能裝置，適用于兩段母線電壓的保護及測量監視。
| 1.2 保護功能配置 | ||||
| 序號 | 保護功能 | 備注 | ||
| 1 | 電壓并列、解列功能 | |||
| 2 | 低電壓保護 | |||
| 3 | 過電壓保護 | |||
| 4 | 零序過壓保護 | |||
| 5 | TV 斷線判別 | |||
| 6 | 3 路非電量保護 | |||
| 1.3 測控功能配置 | ||||
| 序號 | 測控功能 | 備注 | ||
| 1 | 兩段母線電壓、頻率等測量量 | |||
| 2 | 14 路外部開關量輸入遙信采集 | |||
| 3 | 遙控功能 | |||
| 4 | GPS 對時 | |||
| 1.4 裝置硬件說明 | ||||
| 序號 | 模件名稱 | 模件版本 | 備注 | |
| 1 | 交流模件 | E03-AC.X-A-14 | 8 電壓 | |
| 2 | CPU 模件 | E03-CPU.X-A-01 | 110V,雙以太網(電),12 交流通道,32M | |
| 3 | E03-CPU.X-A-02 | 220V,雙以太網(電),12 交流通道,32M | ||
| 4 | E03-CPU.X-A-07 | 110V,單以太網(電),雙 | RS485,15 交流通道,32M | |
| 5 | E03-CPU.X-A-08 | 220V,單以太網(電),雙 | RS485,15 交流通道,32M | |
| 6 | 面板模件 | E03-PNL.X-A-01 | ||
| 7 | TRIP 模件 | E03-TRIP.X-C-01 | 7DO,6 重動 | |
| 8 | VC 模件 | E03-VC.X-A-01 | 110V,單位置,附板 | |
| 9 | E03-VC.X-A-02 | 220V,單位置,附板 | ||
| 10 | E03-VC.X-A-03 | 110V,雙位置,附板 | ||
| 11 | E03-VC.X-A-04 | 220V,雙位置,附板 | ||
| 12 | 電源模件 | E03-PWR.X-B-02 | VC220V,110V/220V,20W,5V/2.5A,24VI/0.2A,24VII/0.1A | |
| 13 | 母板模件 | E03-MB.X-A | ||
訂貨編號 | 物料描述 | |||
Z018300000201 | 母線電壓保護測控裝置:PSV641UX(DC110V/無CT/雙以太網(電)/12路采樣/VC磁保持/7DO/50hz/中文) | |||
Z018300000202 | 母線電壓保護測控裝置:PSV641UX(DC220V/無CT/雙以太網(電)/12路采樣/VC磁保持/7DO/50hz/中文) | |||
Z018300000203 | 母線電壓保護測控裝置:PSV641UX(DC110V/無CT/雙以太網(電)/12路采樣/VC瞬動/7DO/50hz/中文) | |||
Z018300000204 | 母線電壓保護測控裝置:PSV641UX(DC220V/無CT/雙以太網(電)/12路采樣/VC瞬動/7DO/50hz/中文) | |||
Z018300000207 | 母線電壓保護測控裝置:PSV641UX(DC110V/無CT/單以太網(電)+雙485 /15路采樣/VC磁保持/7DO/50hz/中文) | |||
Z018300000208 | 母線電壓保護測控裝置:PSV641UX(DC220V/無CT/單以太網(電)+雙485 /15路采樣/VC磁保持/7DO/50hz/中文) | |||
Z018300000209 | 母線電壓保護測控裝置:PSV641UX(DC110V/無CT/單以太網(電)+雙485 /15路采樣/VC瞬動/7DO/50hz/中文) | |||
Z018300000210 | 母線電壓保護測控裝置:PSV641UX(DC220V/無CT/單以太網(電)+雙485 /15路采樣/VC瞬動/7DO/50hz/中文) | |||
Z018300000211 | 母線電壓保護測控裝置:PSV641UX(DC110V/無CT/雙以太網(電)/12路采樣/無DIO/7DO/50hz/中文) | |||
Z018300000212 | 母線電壓保護測控裝置:PSV641UX(DC220V/無CT/雙以太網(電)/12路采樣/無DIO/7DO/50hz/中文) | |||
Z018300000213 | 母線電壓保護測控裝置:PSV641UX(DC110V/無CT/單以太網(電)+雙485 /15路采樣/無DIO/7DO/50hz/中文) | |||
Z018300000214 | 母線電壓保護測控裝置:PSV641UX(DC220V/無CT/單以太網(電)+雙485 /15路采樣/無DIO/7DO/50hz/中文) | |||
訂貨須知或訂貨時應提供的技術參數要求
電源電壓值：220V或110V
額定電壓：100/根號3V,100V
交流電流：5A或1A
額定頻率：50HZ
a產品型號、名稱、訂貨數量
b交流電流、電壓、頻率額定值
c直流電壓額定值
d特殊的功能要求
